Redisson RateLimiter

背景

对于单机限流，可以使用 Guava 等工具

如果需要对所有服务进行限流，就需要使用依赖同一个数据资源

简单的方案可以使用 Redis 记录限流相关信息进行实现，Redisson 的 RRateLimiter 就是基于 Redis 实现的全局限流工具，使用了令牌桶的思想

基本使用

创建限流器，尝试设置限流配置

类型为 RateType.OVERALL，为全局限流；permits 数量为 1s 100 个

@Slf4j
public class RedissonRateLimiter {

    public static void main(String[] args) {
      	// 	Redisson 客户端连接 Redis
        Config config = new Config();
        config.useSingleServer().setAddress("redis://***").setPassword("***");
        RedissonClient redissonClient = Redisson.create(config);

      	// 创建 RRateLimiter
        RRateLimiter rateLimiter = redissonClient.getRateLimiter("test.limiter");
      	// 配置
        boolean success = rateLimiter.trySetRate(RateType.OVERALL, 100, 1, RateIntervalUnit.SECONDS);

        log.info("success:{}", success);
    }
}

修改限流配置

使用 rateLimiter.setRate 方法重新配置限流相关参数

@Slf4j
public class RedissonRateLimiter {

    public static void main(String[] args) {
        Config config = new Config();
        config.useSingleServer().setAddress("redis://***").setPassword("***");
        RedissonClient redissonClient = Redisson.create(config);

        RRateLimiter rateLimiter = redissonClient.getRateLimiter("test.limiter");

      	// 重新配置
        rateLimiter.setRate(RateType.OVERALL, 200, 1, RateIntervalUnit.SECONDS);
    }
}

获取令牌

使用 rateLimiter.acquire 等方法获取限流许可

accquire 和 tryAccquire 的区别和大部分限流、锁工具一致

@Slf4j
public class RedissonRateLimiter {

    public static void main(String[] args) {
        Config config = new Config();
        config.useSingleServer().setAddress("redis://***").setPassword("***");
        RedissonClient redissonClient = Redisson.create(config);

        RRateLimiter rateLimiter = redissonClient.getRateLimiter("test.limiter");

        // acquire
        rateLimiter.acquire(2);

        // tryAcquire
        boolean success = rateLimiter.tryAcquire(2);
        log.info("success:{}", success);
    }
}

源码

RRateLimiter

Redisson 中，操作令牌的对象被包装为了 RRateLimiter

public interface RRateLimiter extends RRateLimiterAsync, RExpirable {

    boolean trySetRate(RateType mode, long rate, long rateInterval, RateIntervalUnit rateIntervalUnit);

    void setRate(RateType mode, long rate, long rateInterval, RateIntervalUnit rateIntervalUnit);

    boolean tryAcquire();

    boolean tryAcquire(long permits);

    void acquire();

    void acquire(long permits);

    boolean tryAcquire(long timeout, TimeUnit unit);

    boolean tryAcquire(long permits, long timeout, TimeUnit unit);

    RateLimiterConfig getConfig();

    long availablePermits();

}

其实现类 RedissonRateLimiter 继承了 RedissonExpirable

提供了多个方法来拼装业务中需要用到的 key，在后续的 acquire 等方法中将作为 Lua 脚本参数

public class RedissonRateLimiter extends RedissonExpirable implements RRateLimiter {

  	// 构造方法，主要是 super RedissonExpirable
  	// RedissonRateLimiter 本身并没有什么成员属性
    public RedissonRateLimiter(CommandAsyncExecutor commandExecutor, String name) {
        super(commandExecutor, name);
    }

  	// 拼装全局 permits key
    String getPermitsName() {
        return suffixName(getRawName(), "permits");
    }

  	// 拼装单 Redis 实例 permits key
    String getClientPermitsName() {
        return suffixName(getPermitsName(), getServiceManager().getId());
    }

  	// 拼装全局 value key
    String getValueName() {
        return suffixName(getRawName(), "value");
    }

  	// 拼装单 Redis 实例 value key
    String getClientValueName() {
        return suffixName(getValueName(), getServiceManager().getId());
    }

整个流程中需要用到以下的 key：

• name：限流配置
• suffixName(getRawName(), "permits")：许可授权记录
• suffixName(getRawName(), "value")：可用许可数量

在下面会详细介绍这几个 key 的作用

限流配置

配置限流参数时，会使用设定的 key name 记录限流的配置信息

setRate 和 trySetRate 的区别在于一个使用 setNx，一个使用 set 覆盖，并且会删除 permits 和 value 的记录

本质上就是在操作 key 设置限流属性

---

假设 RRateLimiter 对象设置的 name 为 test.limiter

其中参数 keys：

1. test.limiter
2. {test.limiter}:value
3. {test.limiter}:value:407cd24e-03e1-4745-9684-5aea2ffd4b5f
4. {test.limiter}:permits
5. {test.limiter}:permits:407cd24e-03e1-4745-9684-5aea2ffd4b5f

其中 407cd24e-03e1-4745-9684-5aea2ffd4b5f 是 Redisson 生成的标记，为了实现 Redisson 实例级别的限流控制

参数 args：

1. rate：产出的令牌数量
2. rateInterval：时间间隔的毫秒值
3. type：类型；0 是 OVERALL 全局；1 是 PER_CLIENT Redisson 实例级别

local valueName = KEYS[2];
local permitsName = KEYS[4];
if ARGV[3] == '1' then
		valueName = KEYS[3];
		permitsName = KEYS[5];
end
redis.call('hset', KEYS[1], 'rate', ARGV[1]);
redis.call('hset', KEYS[1], 'interval', ARGV[2]);
redis.call('hset', KEYS[1], 'type', ARGV[3]);
redis.call('del', valueName, permitsName);

从脚本来看，主要还是操作 Hash key，设置其 rate、interval、type 成员为参数中的不同值

最后删除 value、permits 的 key（因为变更了 rate，这两个记录就不准确了，Guava 的 RateLimiter 中会平滑变更，Redisson 的实现中粗暴一些，选择了直接删除）

redis.call('hsetnx', KEYS[1], 'rate', ARGV[1]);
redis.call('hsetnx', KEYS[1], 'interval', ARGV[2]);
return redis.call('hsetnx', KEYS[1], 'type', ARGV[3]);

在 trySetRate 中直接使用 hsetnx，并且没有删除 key 的操作，用于初始化

令牌获取

核心的令牌获取方法在 tryAcquireAsync 中

acquire 和 tryAcquire 区别在于 tryAcquire 多了 timeout 参数和返回值，用于确定是否等待时间在期望值以内，acquire 则会阻塞，直到获取结果

---

其中参数 keys：

1. test.limiter
2. {test.limiter}:value
3. {test.limiter}:value:407cd24e-03e1-4745-9684-5aea2ffd4b5f
4. {test.limiter}:permits
5. {test.limiter}:permits:407cd24e-03e1-4745-9684-5aea2ffd4b5f

keys 的值和限流配置部分是一样的

参数 args：

1. value：获取的令牌数量
2. System.currentTimeMillis：当前时间戳
3. getServiceManager().generateIdArray()：生成的随机字节数，其中随机生成器使用的是 ThreadLocalRandom

-- 获取配置，校验是否存在 RateLimiter 配置
local rate = redis.call('hget', KEYS[1], 'rate');
local interval = redis.call('hget', KEYS[1], 'interval');
local type = redis.call('hget', KEYS[1], 'type');
assert(rate ~= false and interval ~= false and type ~= false, 'RateLimiter is not initialized')

-- 根据 type 选择不同的 value 和 permits key
local valueName = KEYS[2];"
local permitsName = KEYS[4];"
type == '1' then "
  	valueName = KEYS[3];
		permitsName = KEYS[5];
end;

-- 判断获取的令牌数量是不是已经大于限流器的配置
assert(tonumber(rate) >= tonumber(ARGV[1]), 'Requested permits amount could not exceed defined rate');

local currentValue = redis.call('get', valueName);
local res;
if currentValue ~= false then
  	-- 查询时间窗口以外的许可
  	-- permits 的结构为 score 是发放时间戳；value 是 8 字节随机值 + 许可数量
		local expiredValues = redis.call('zrangebyscore', permitsName, 0, tonumber(ARGV[2]) - interval);
		local released = 0;
		for i, v in ipairs(expiredValues) do
      	-- 二进制数据，解包规则为 Bc0I
				local random, permits = struct.unpack('Bc0I', v);"
      	-- 记录时间窗口许可数量
				released = released + permits;
		end;

		-- 存在可以释放的许可
		if released > 0 then
      	-- 删除 permits 记录
    		redis.call('zremrangebyscore', permitsName, 0, tonumber(ARGV[2]) - interval);
				-- 重新维护下 value
				if tonumber(currentValue) + released > tonumber(rate) then
						currentValue = tonumber(rate) - redis.call('zcard', permitsName);
        else
           	currentValue = tonumber(currentValue) + released;
        end;
				-- 更新
        redis.call('set', valueName, currentValue);
   	end;

		-- 是否有足够的令牌满足这次请求
    if tonumber(currentValue) < tonumber(ARGV[1]) then
   			local firstValue = redis.call('zrange', permitsName, 0, 0, 'withscores');
				-- 没有，返回等待时间
        res = 3 + interval - (tonumber(ARGV[2]) - tonumber(firstValue[2]));
    else
      	-- 无需等待；更新 permits 和 value
        redis.call('zadd', permitsName, ARGV[2], struct.pack('Bc0I', string.len(ARGV[3]), ARGV[3], ARGV[1]));
        redis.call('decrby', valueName, ARGV[1]);
        res = nil;
    end;
else
  	-- value 值不存在，说明是第一次获取令牌
    redis.call('set', valueName, rate);
    redis.call('zadd', permitsName, ARGV[2], struct.pack('Bc0I', string.len(ARGV[3]), ARGV[3], ARGV[1]));
    redis.call('decrby', valueName, ARGV[1]);
    res = nil;
end;

-- 根据配置更新 value 和 permits 的过期时间
local ttl = redis.call('pttl', KEYS[1]);
if ttl > 0 then
		redis.call('pexpire', valueName, ttl);
		redis.call('pexpire', permitsName, ttl);
end;
return res;

结合 Lua 脚本中的注释，流程可以简略概括如下：

1. 校验 RateLimiter 是否存在
2. 校验获取的令牌数量是不是已经超过 RateLimiter 的 rate 配置；assert
3. 获取 currentValue，为现有令牌数量
4. currentValue 存在则查询窗口时间内发放的记录，进行释放
5. 判断是否有足够令牌满足这次请求；满足直接发放，返回 nil；不满足则返回等待时间 等待时间的计算规则：3 + 令牌产出间隔 - (当前时间 - 最早一次 令牌发放时间)
6. 根据配置更新 value 和 permits 的过期时间；简单理解，配置不存在了，value 和 permits 记录也没有存在的意义了

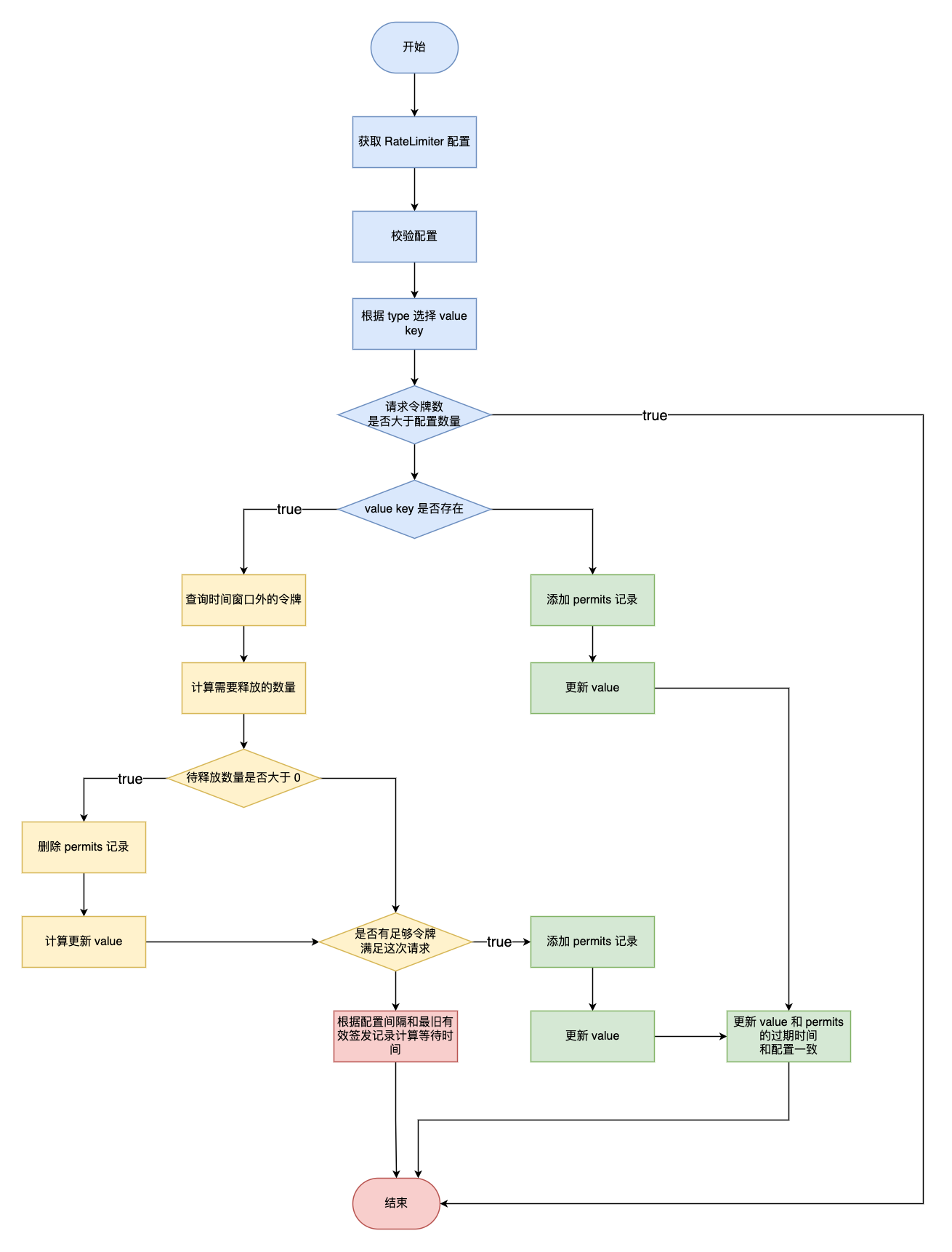

流程图

delay 时间处理

Redis 操作最终会返回一个 delay 时间，如果不需要等待，即已经获取到令牌则返回 nil

所以当客户端拿到最后的 delay 值后，将会进行一系列的判断和处理

核心主要是在 tryAcquireAsync 方法，非异步方法就是上游方法使用 get 进行阻塞获取完成结果来实现

private CompletableFuture<Boolean> tryAcquireAsync(long permits, long timeoutInMillis) {
      long s = System.currentTimeMillis();
      RFuture<Long> future = tryAcquireAsync(RedisCommands.EVAL_LONG, permits);
      return future.thenCompose(delay -> {
        	// Redis 返回 nil，说明立即签发了令牌
          if (delay == null) {
              return CompletableFuture.completedFuture(true);
          }

        	// 不限时
          if (timeoutInMillis == -1) {
            	// 返回的 CompletableFuture
              CompletableFuture<Boolean> f = new CompletableFuture<>();
              getServiceManager().getGroup().schedule(() -> {
                	// 递归调用 tryAcquireAsync
                  CompletableFuture<Boolean> r = tryAcquireAsync(permits, timeoutInMillis);
                	// 转换 CompletableFuture 返回值
                  commandExecutor.transfer(r, f);
              }, delay, TimeUnit.MILLISECONDS);
              return f;
          }

        	// 上面操作的耗时（当前时间 - 入口开始时间）
          long el = System.currentTimeMillis() - s;
        	// 剩余期望等待时间
          long remains = timeoutInMillis - el;
        	// 剩余期望等待时间小于 0，返回 false
          if (remains <= 0) {
              return CompletableFuture.completedFuture(false);
          }

          CompletableFuture<Boolean> f = new CompletableFuture<>();
        	// 剩余期望等待时间比需要等待的时间要小
          if (remains < delay) {
            	// 定时返回 false
              getServiceManager().getGroup().schedule(() -> {
                  f.complete(false);
              }, remains, TimeUnit.MILLISECONDS);
          } else {
            	// 重新一轮获取
              long start = System.currentTimeMillis();
              getServiceManager().getGroup().schedule(() -> {
                  long elapsed = System.currentTimeMillis() - start;
                	// 过程中超时了
                  if (remains <= elapsed) {
                      f.complete(false);
                      return;
                  }

                  CompletableFuture<Boolean> r = tryAcquireAsync(permits, remains - elapsed);
                  commandExecutor.transfer(r, f);
              }, delay, TimeUnit.MILLISECONDS);
          }
          return f;
      }).toCompletableFuture();
  }

首先调用了 tryAcquireAsync(RedisCommands.EVAL_LONG, permits) 的重载方法；这个方法处理 delay 结果；重载的方法则是和 Redis 交互令牌获取的逻辑

拿到 Redis 返回时分为几种情况：

• 为 null 说明不需要等待，已经获取了令牌
• 没有期望等待时间，生成一个定时任务，delay 为 Redis 返回的等待时间
• 计算剩余期望等待时间，如果为 0，则直接返回 false
• 剩余期望等待时间小于 delay，延迟后返回 false
• 最后开始递归一轮获取

补充

异步任务的递归

Redisson 中的很多设计都是构造一个异步方法，返回值包装为 CompletableFuture，同步接口就是直接调用其 get 方法阻塞等待

对于异步方法如何递归呢，因为最终接口需要返回一个 CompletableFuture，不能 CompletableFuture 嵌套 CompletableFuture，因为上游调用方也不知道递归了几层

Redisson 的方法是在异步递归之前先定义出一个 CompletableFuture 作为返回值，再最后异步执行完后使用 transfer 操作

if (timeoutInMillis == -1) {
  	// 返回的 CompletableFuture
    CompletableFuture<Boolean> f = new CompletableFuture<>();
    getServiceManager().getGroup().schedule(() -> {
        CompletableFuture<Boolean> r = tryAcquireAsync(permits, timeoutInMillis);
      	// 异步任务中进行 transfer
        commandExecutor.transfer(r, f);
    }, delay, TimeUnit.MILLISECONDS);
    return f;
}

transfer 的操作本质上是使用 whenComplete，将新的最终递归异步任务的返回值（异常）传递给返回值引用

public class CommandAsyncService implements CommandAsyncExecutor {
  	...
    @Override
    public <V> void transfer(CompletionStage<V> future1, CompletableFuture<V> future2) {
        future1.whenComplete((res, e) -> {
            if (e != null) {
                future2.completeExceptionally(e);
                return;
            }

            future2.complete(res);
        });
    }
  	...
}

最终实现异步任务的递归操作

参考

详解Redisson分布式限流的实现原理 - 掘金 (juejin.cn)
